本日のジャンクはこちら
オリンパス ZUIKO Digital 14-54mm f2.8-3.5 iiです！
- 本日のジャンクはこちら
- 準備するもの
- フリマアプリでジャンク品を購入
- 今回の記事概要
- ジャンク症状から勝算アリと見た！
- 分解手順
- 1回目の分解（原因判明）
- 2回目の分解（レンズ入れ替え）
- 3回目の分解、そして解決へ
- と、思ったらもう一回バラせるドン！
- これだからジャンクはやめられない
- 試写

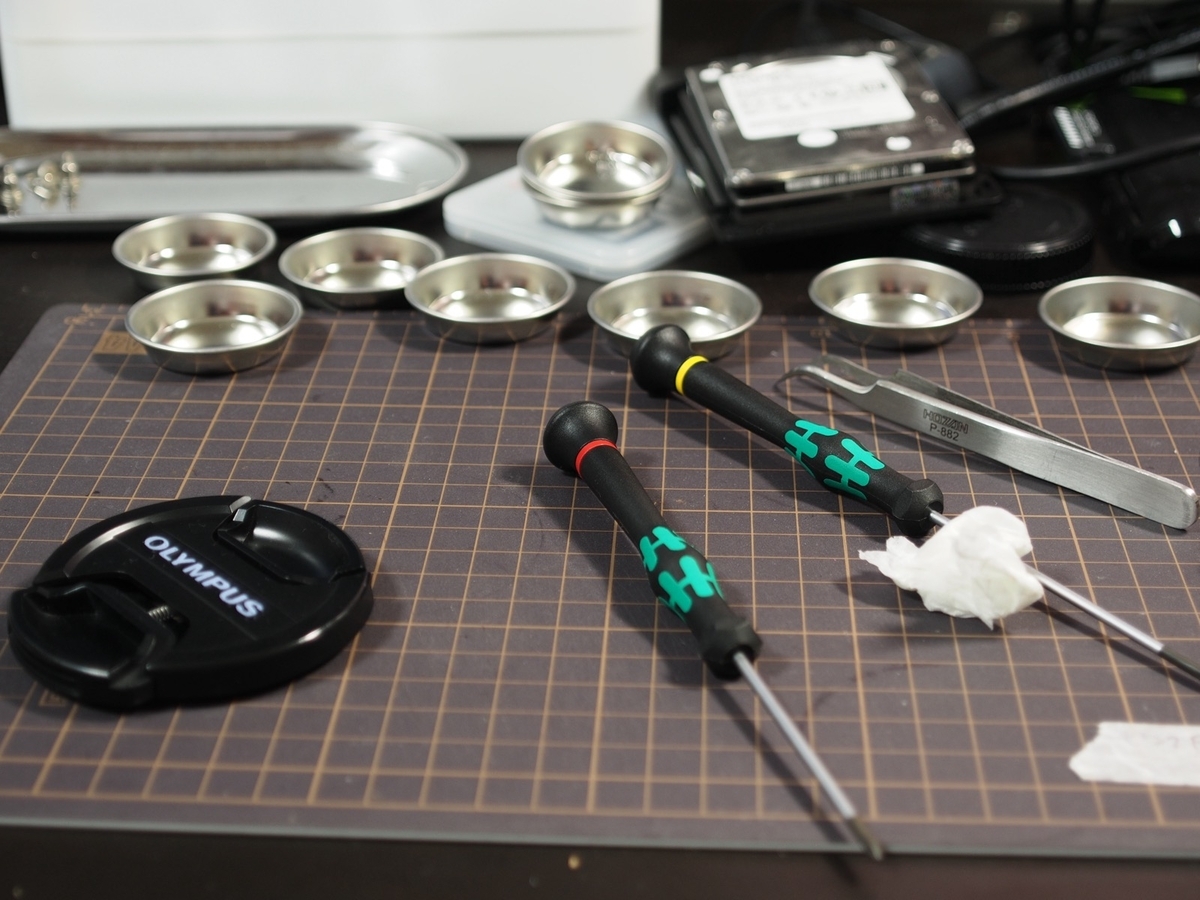

準備するもの
フリマアプリでジャンク品を購入
フリマアプリでジャンク品を購入しました。
このレンズは1型と2型がありまして、今回修理するのはその2型。実は1型はすでに所持しており、写りが好みなのでお気に入りレンズの一つです。
2型で変わったところは、円形絞りになったこととハイスピードイメージャAF（コントラストAF）に対応したこと。レンズ構成自体は変わっていないようです。
私的に重要なのがコントラストAFへの対応で、1型を持っているのに2型を買ったのはこれが理由です。
1型ではコントラストAFに対応していないためマイクロフォーサーズ機で使用した時、AFがとんでもない遅さになってしまいます。2型はコントラストAFに対応したおかげでAFの速度が実用レベルになっているそう。
愛用のOM-D E-M5でも快適にこのレンズを使うためにお手頃な2型が無いかずっと探していまして、今回ジャンク品ですがかなり安かったので購入してみました。
今回の記事概要
今回のジャンクレンズについて
- レンズ：OLYMPUS ZUIKO Digital 14-54mm F2.8-3.5 II
- ジャンク症状：フォーカスが効かない（ピントが合わない）
修理結果
- 不具合原因：内部レンズの脱落
- 修理結果 ： 再固定と再組立で復活！
- 難易度：難しい（ほぼ全バラシが必要）
ジャンク症状から勝算アリと見た！
フリマアプリの説明によるとジャンク理由は”フォーカスが効かない”とのことでした。そんなジャンクなのにもかかわらず、手を出した理由は勝算アリと見たからです。
というのもこのレンズ、ググってみてもほとんど故障の話題がヒットしません。AF故障の原因といえば大体フレキ切れですがこのレンズでフレキが切れたという情報は全く見当たりません。あるのはピントリングがベタつくという不具合くらい。
フレキ切れって、発生しちゃうレンズは大体ネットで話題になってますから、その情報が無いってことは、逆にやっかいな「フレキ切れが原因の可能性は低い」と考えました。
おそらく部品が脱落しているなどの修理しやすい故障原因だと考えました。（博打です）
レンズ到着、果たして…
さてそんな一か八かで買ってみたレンズが到着しました。
開封して手に取ってみると中からカラカラと音がします。 これは部品脱落の可能性が高まってきました…！
カメラに装着してAFモーターを動かしてみたところ…
動きました！
AFモーターが動くということはフレキは切れていないということ！これはいけそうです！
ピントは確かに合わない
その後、写真を撮ってみましたが確かにピントが合っていません。
レンズの内部を覗いてみるとどうやら中玉がズレて動いている気配がします。やはり何かの部品の脱落が原因だったみたいです（歓喜）
分解して原因を探りましょう！

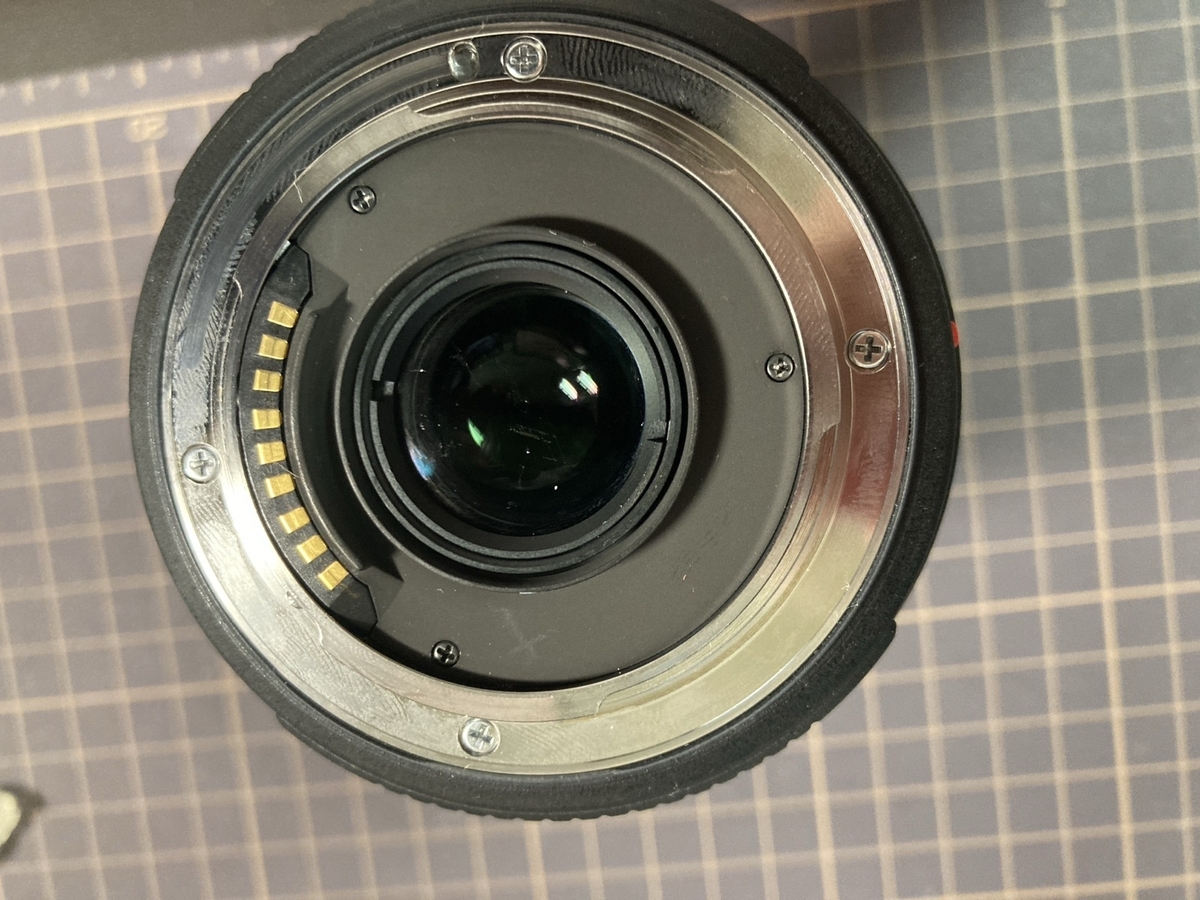

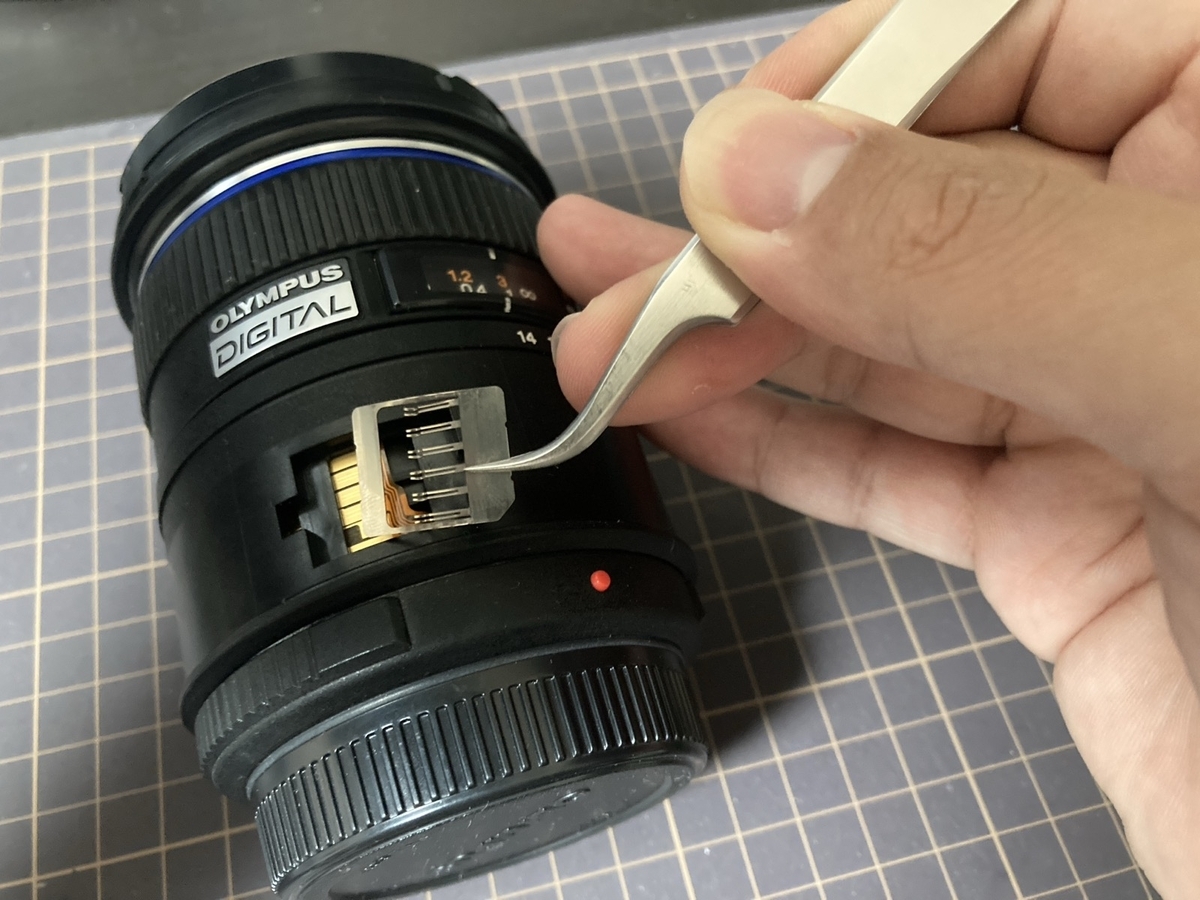

分解手順

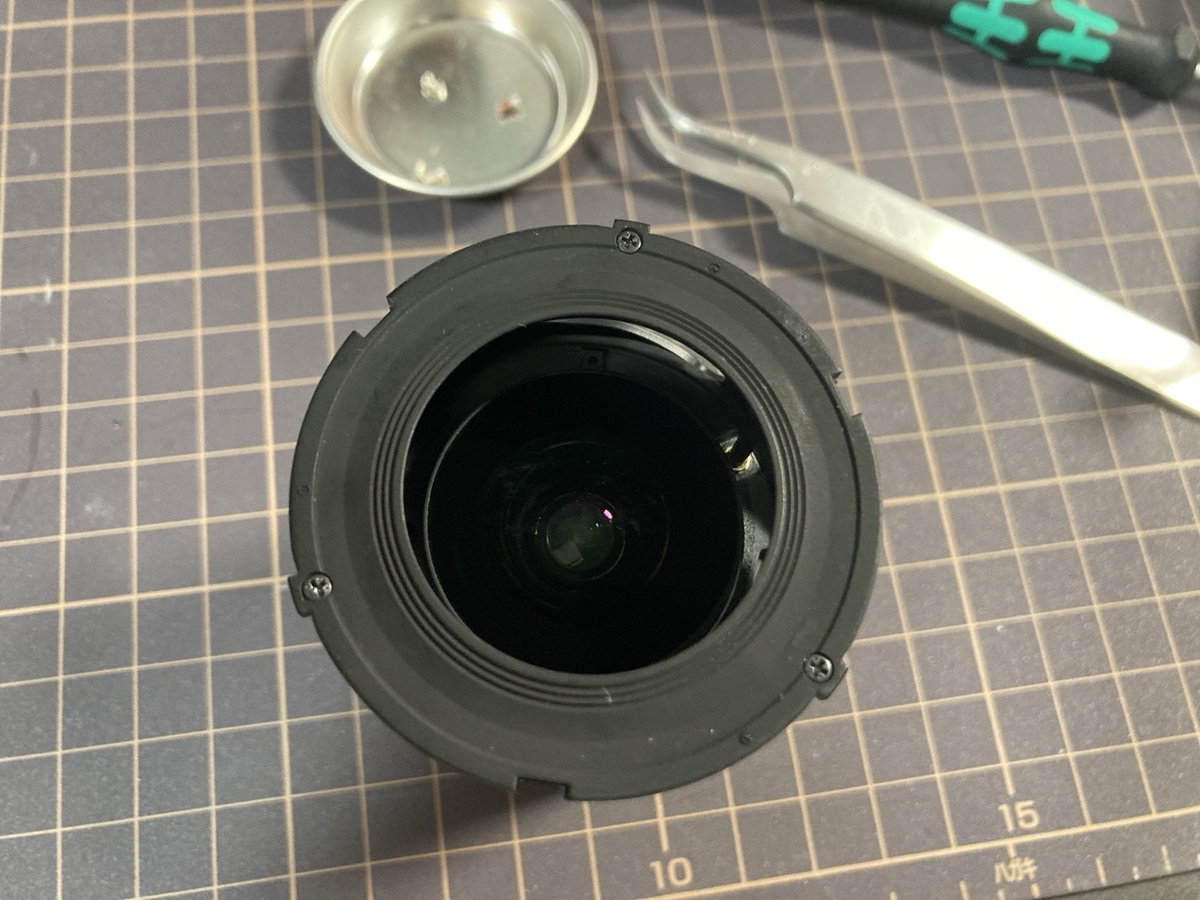

1回目の分解（原因判明）

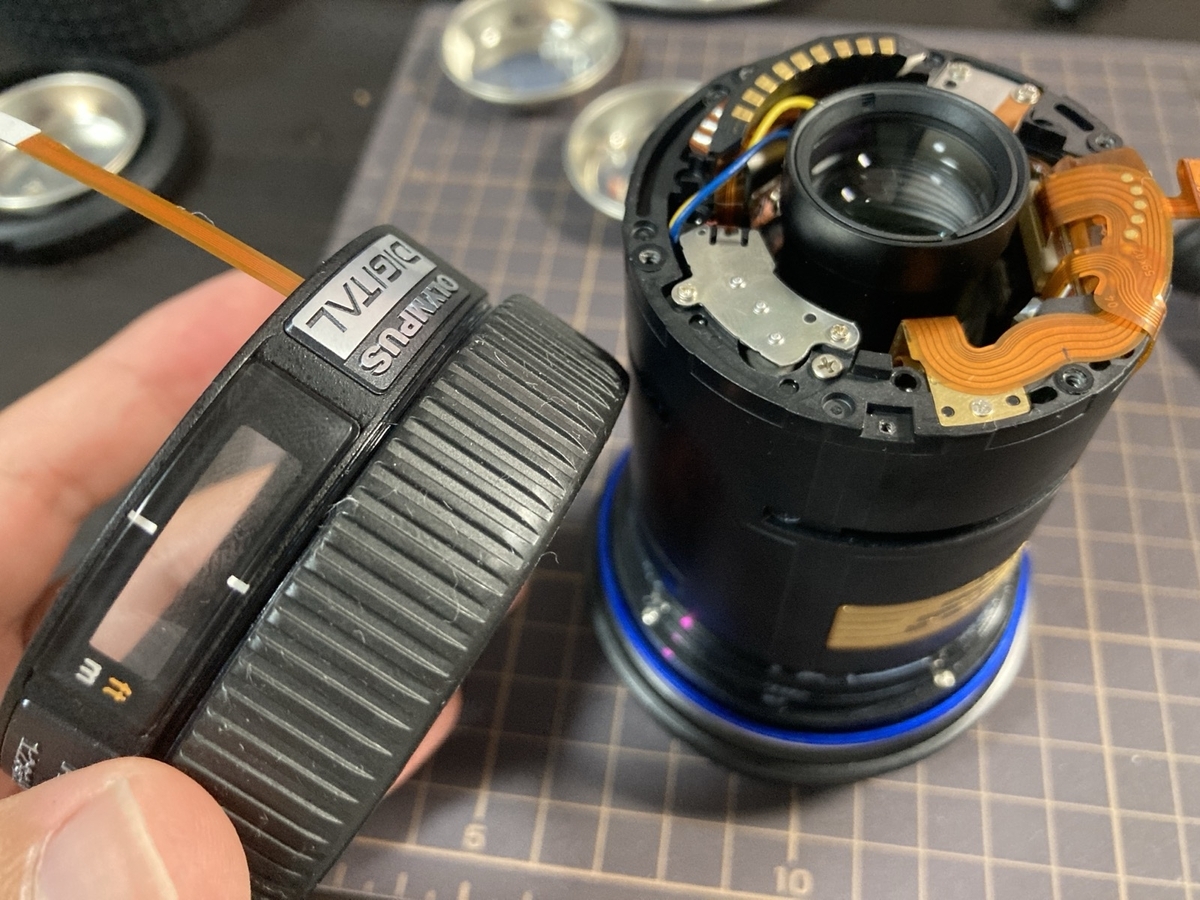

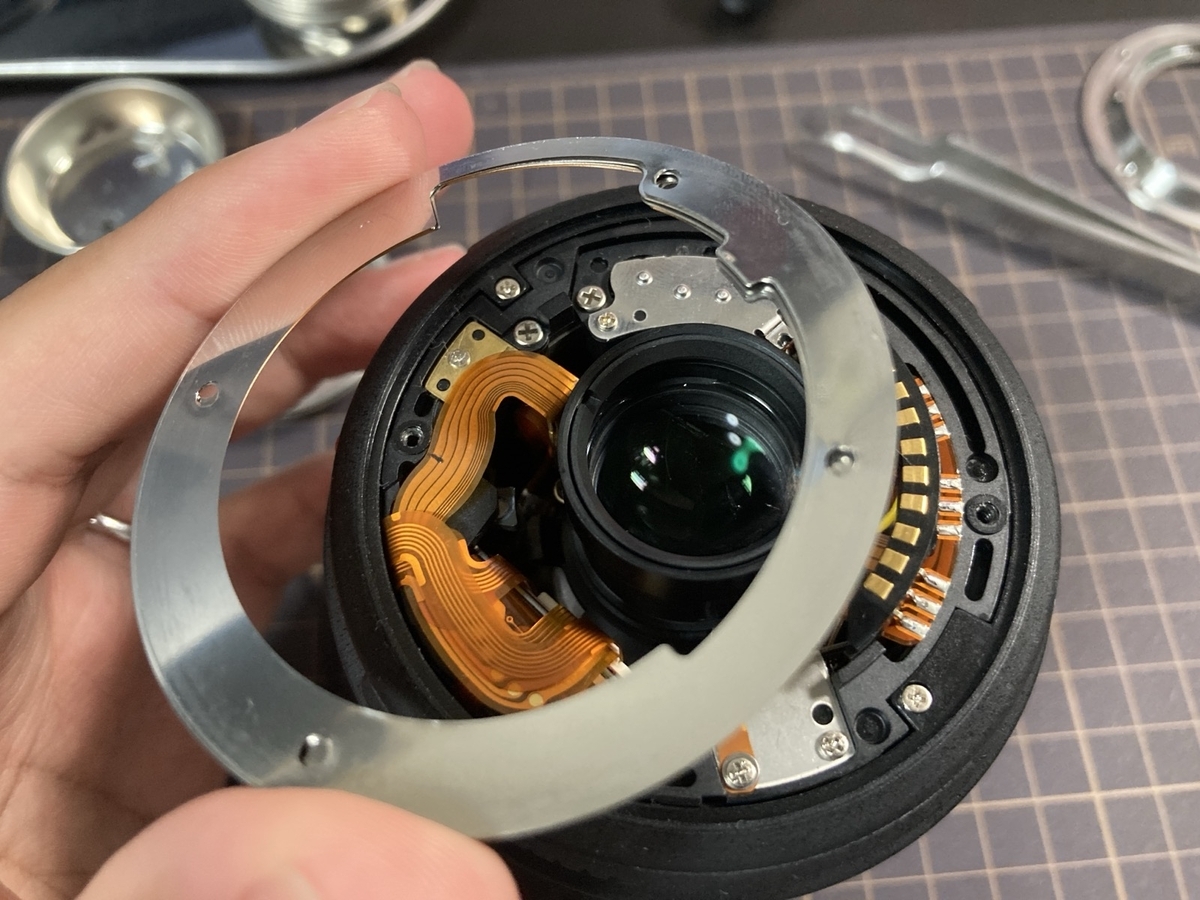

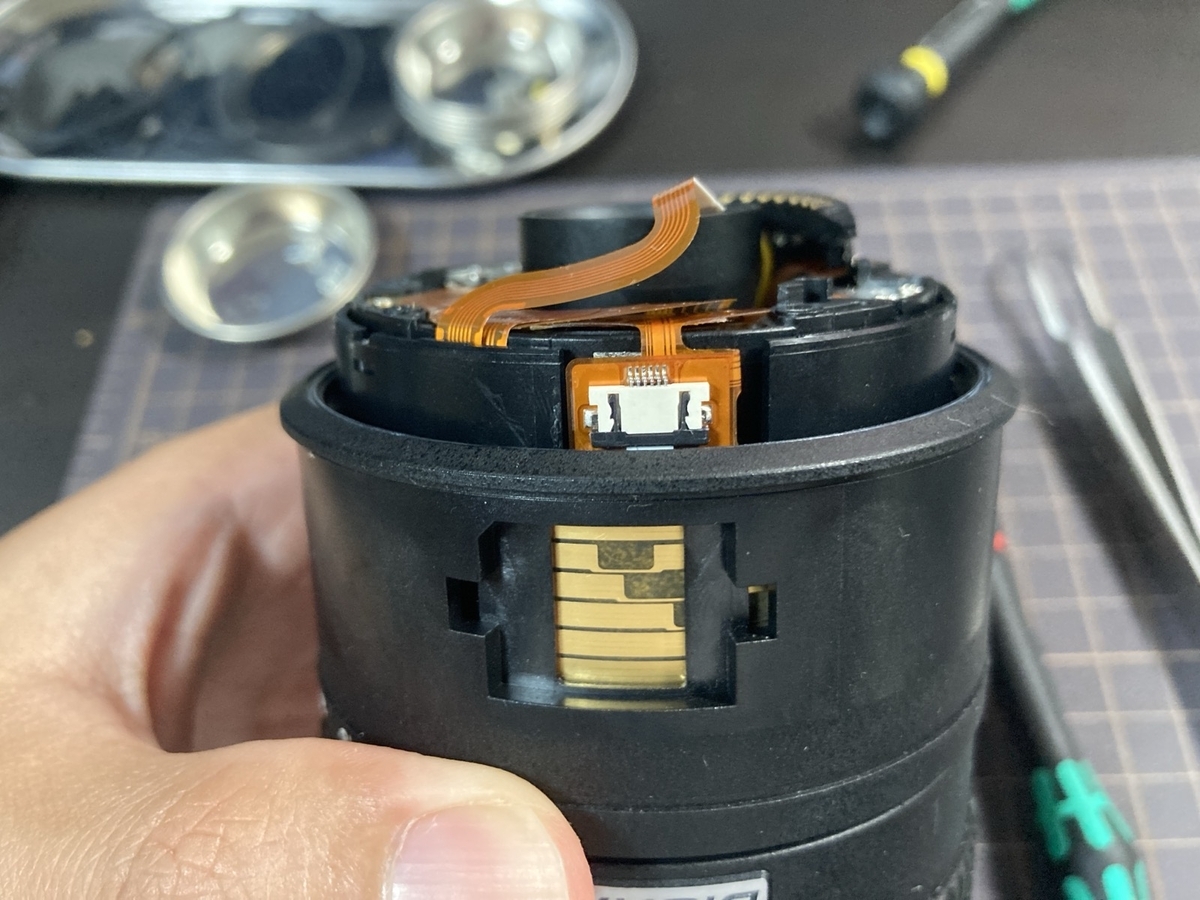

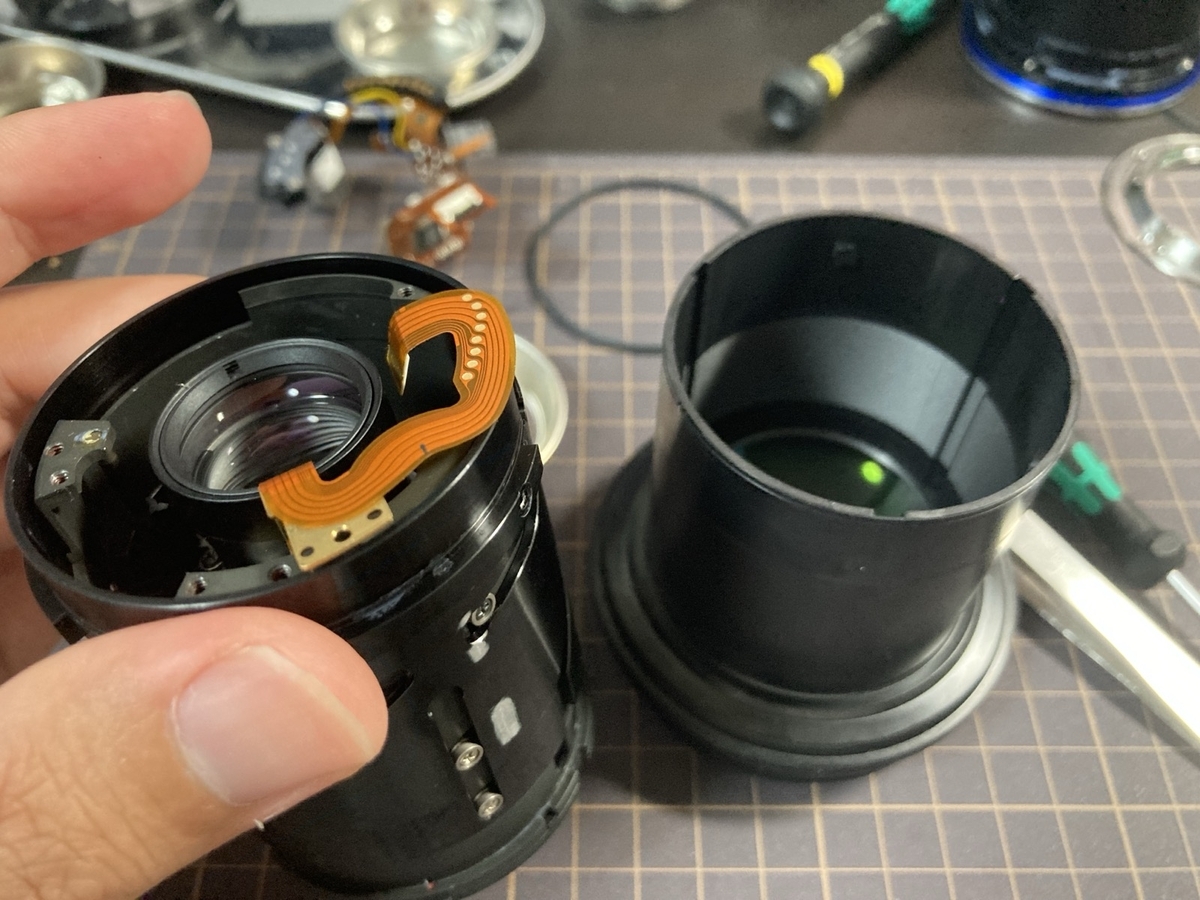

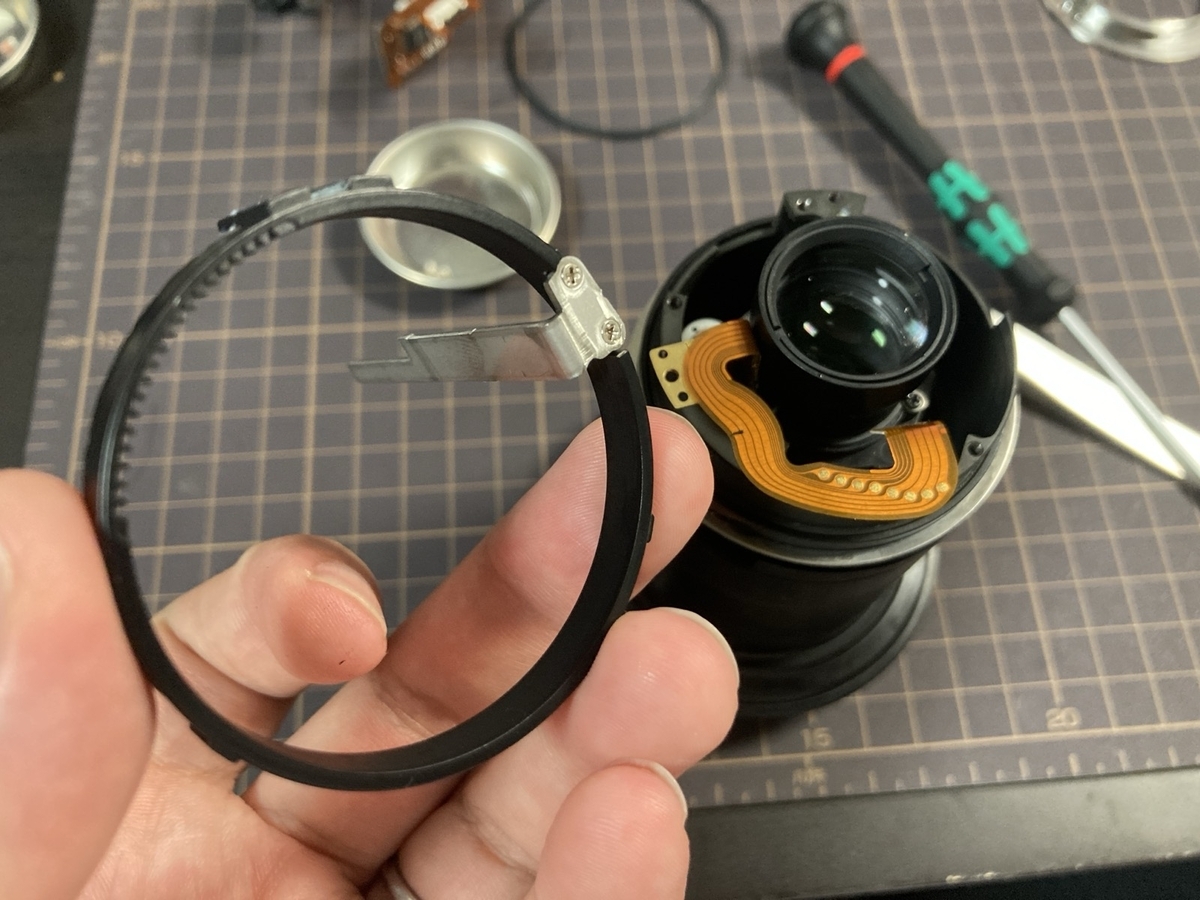

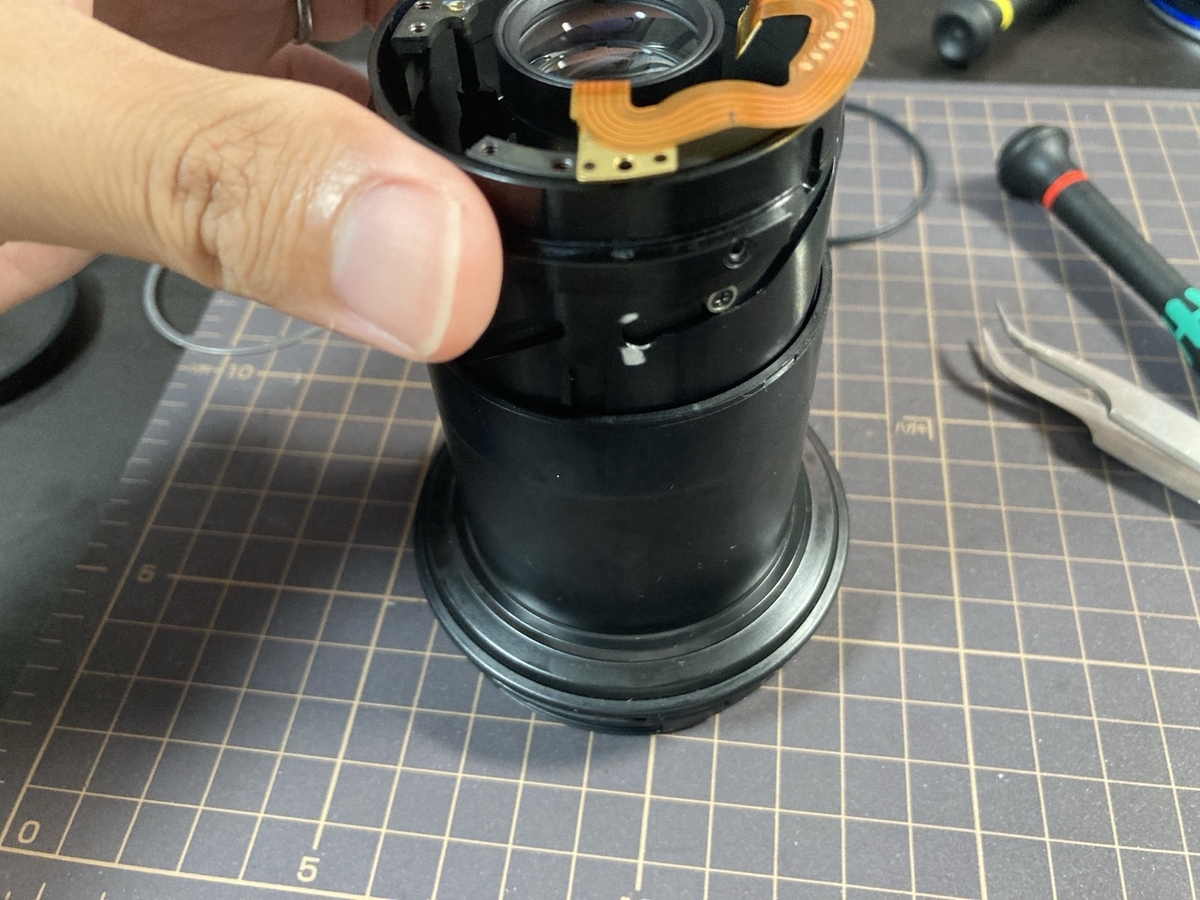

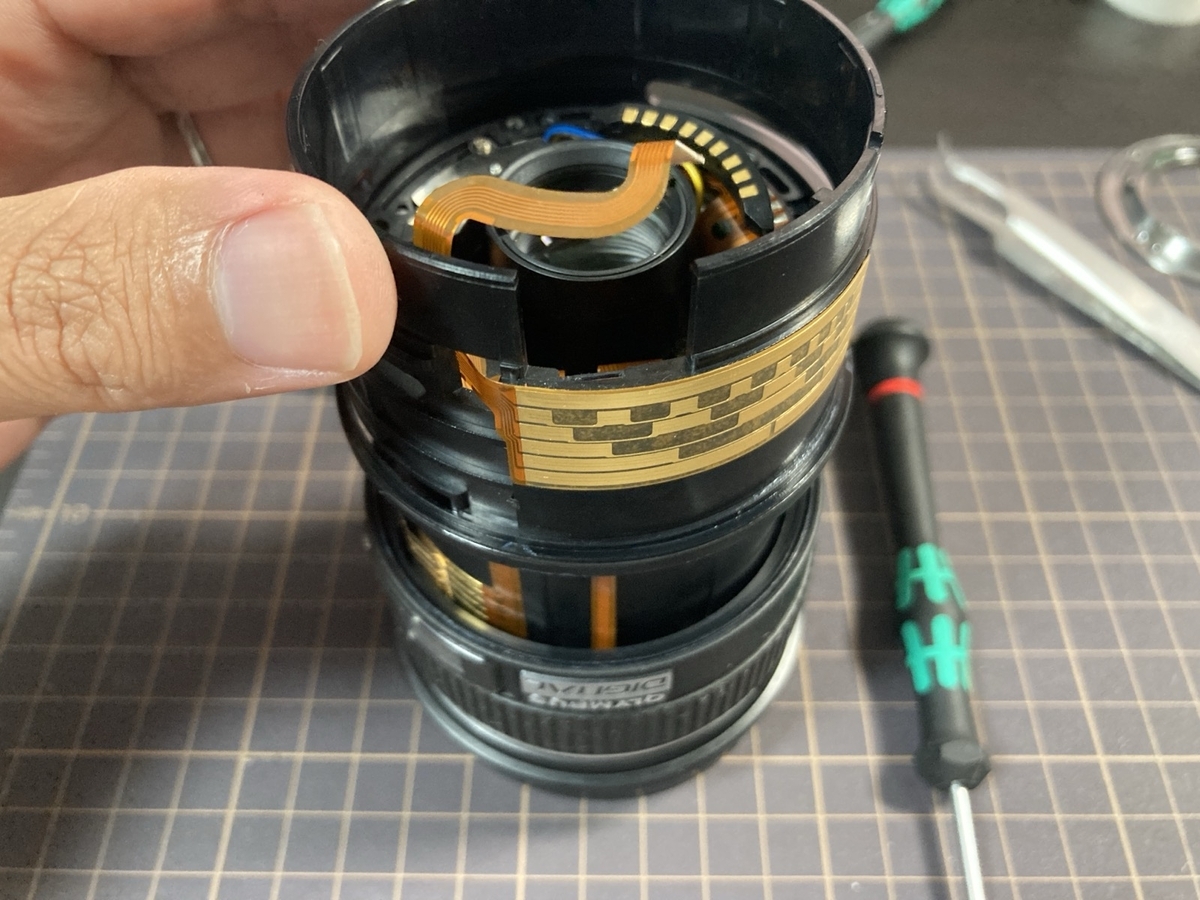

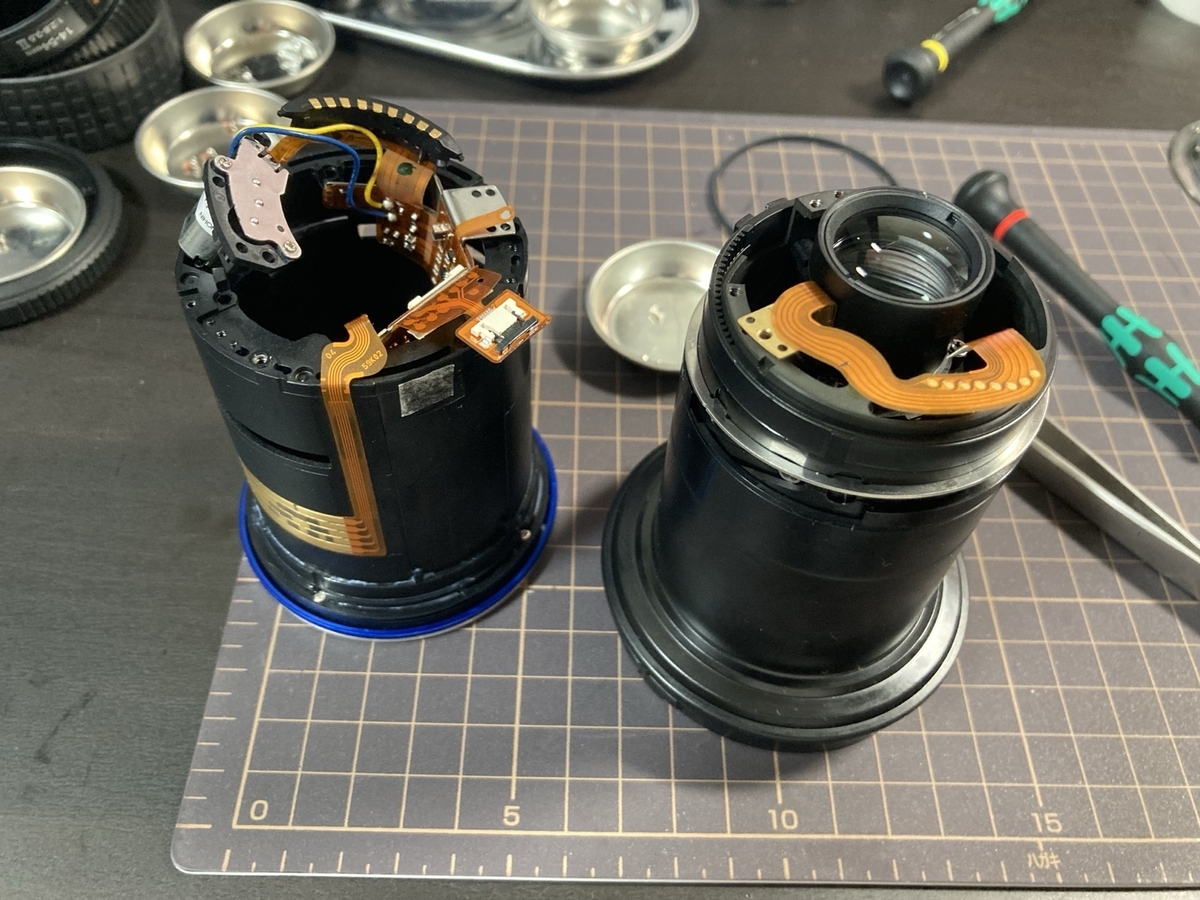

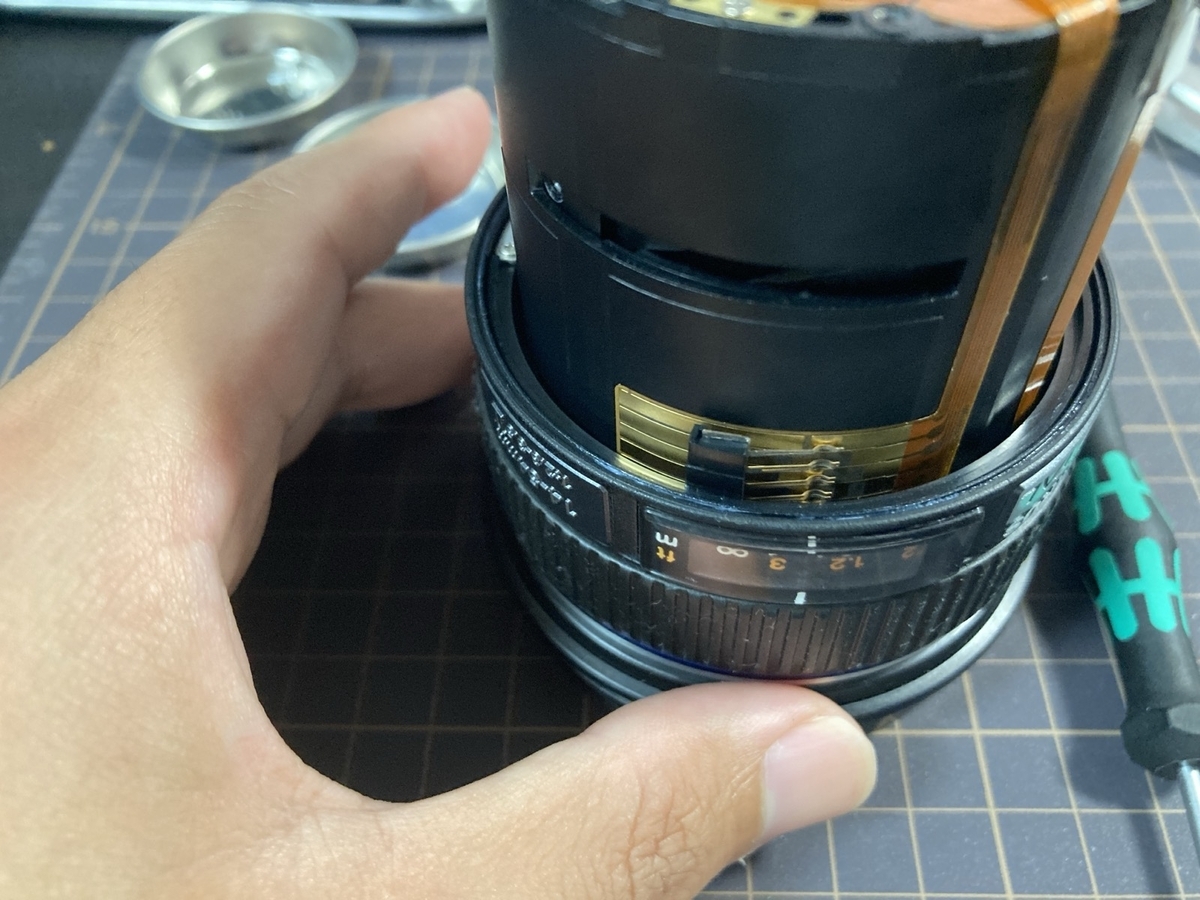

さて、上記のようにほとんど全バラシとなりました。戻せるのか不安になるレベルです(汗)

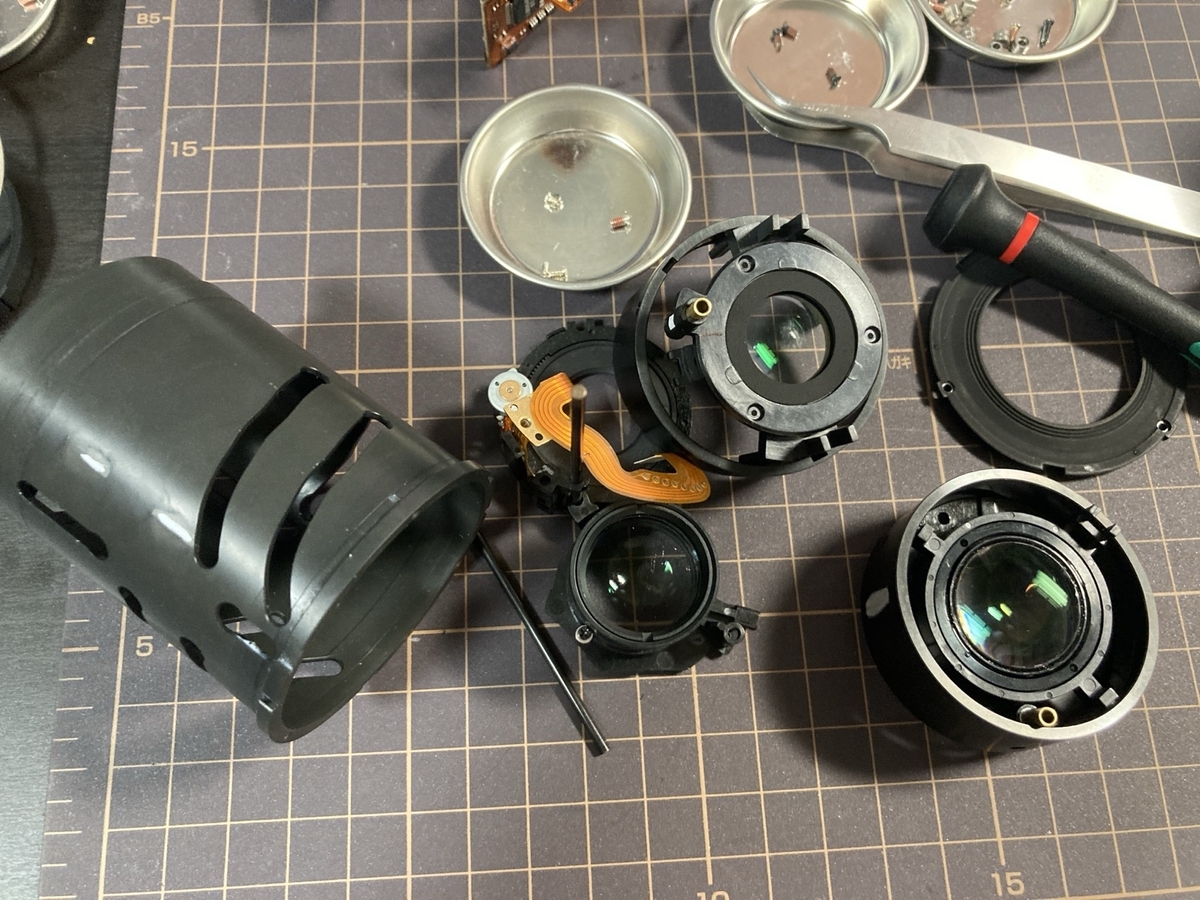

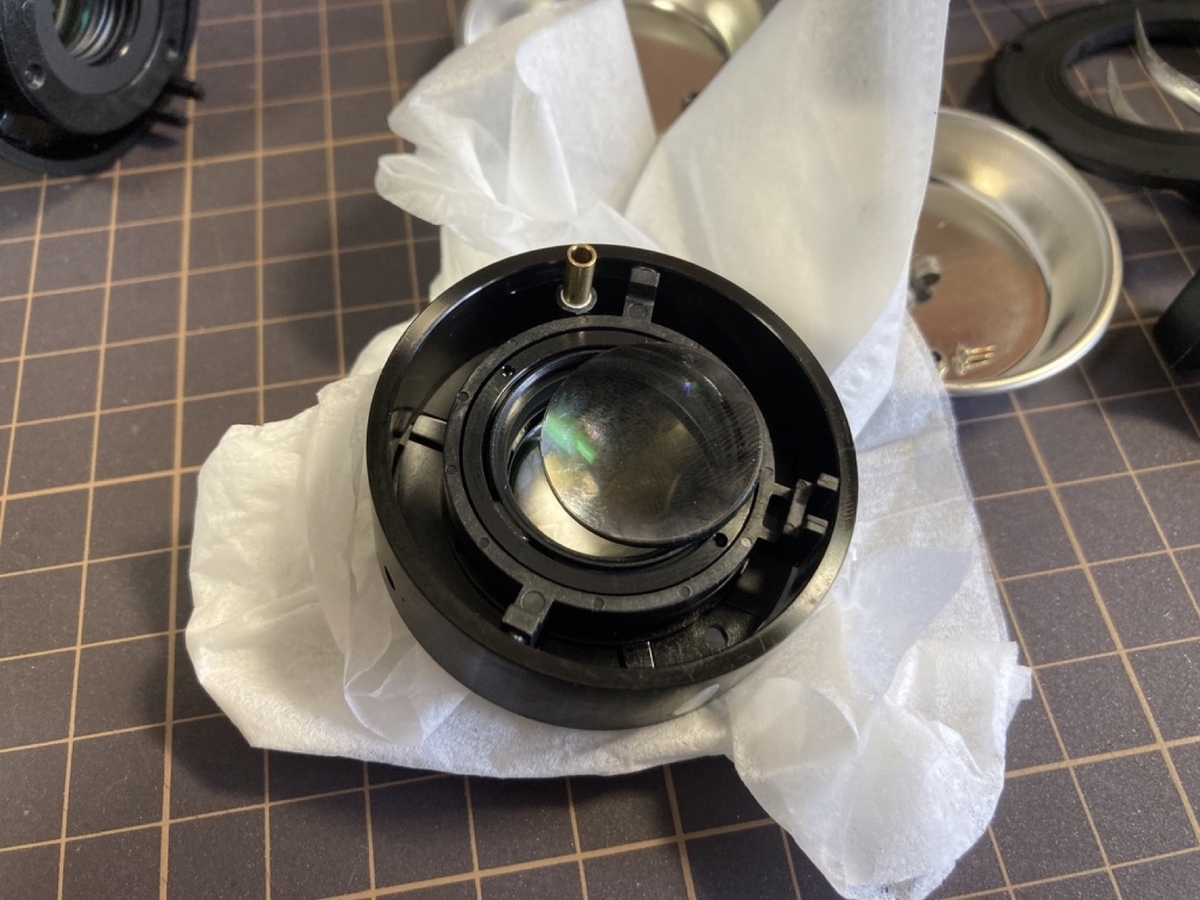

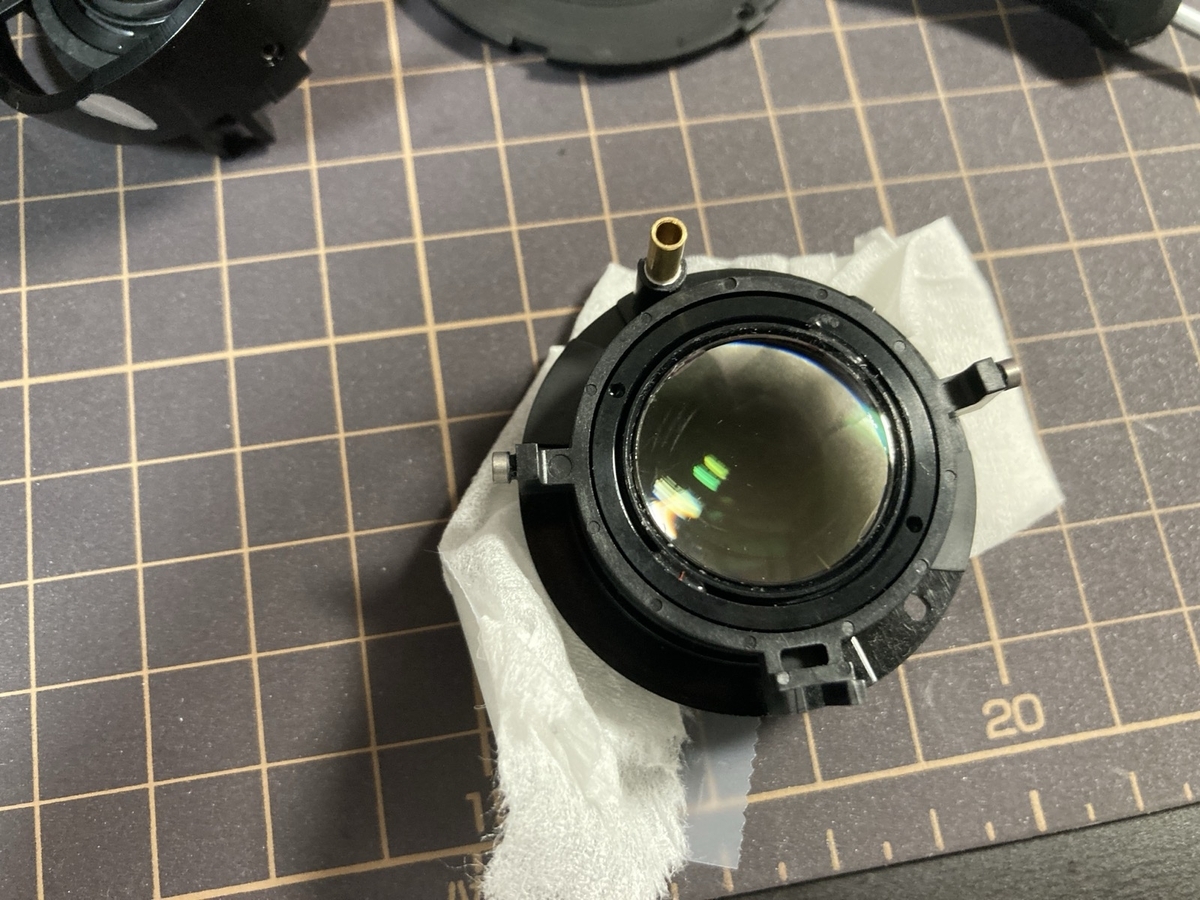

しかし苦労の甲斐あってフォーカス駆動部のレンズが外れているのを発見しました。これが原因ですね。
元々は接着剤で止めてあったんでしょうか。なぜ外れてしまったのか不明ですがこれを元通りにすれば直るはず。
固定方法は悩みましたが接着剤で貼り付けることにしました。もしかしたらやり直すかもと思い、あまり接着力が強くなさそうなもので接着しました。
固定した後は元通りに組んでいきます。なんとか組み上げたところで外に向かって試写してみたのがこちら。AFが動いて、ピントが合いました！
しかし、近くのものにピントが合いませんでした😭
どうやら何か間違っている様子です。外れていたレンズの向きを間違えたか、どこかを組み間違えたか、再度分解ですね。
2回目の分解（レンズ入れ替え）
組んでいる感じではほとんど間違いようがなさそうだったので、外れていたレンズを反対につけたのかなと思い、レンズの向きを入れ替えてみました。
結果は失敗。
近くにピントは合ったものの、ボヤッとしています。
レンズの向きは合っていたようですね(汗)、となると組み立てでどこかを組み間違えているということみたいです。
3回目の分解、そして解決へ
と、いうことでまた分解します。
しかし組み上がった状態のレンズの外観には違和感が無いです。はっきり言ってどこを間違えているのかさっぱりわかりません。
わかりませんが、一度全バラシしてとにかく丁寧に組み上げていきました。
すると、前玉の鏡筒のハマり方がさっきまでと違うハマり方をしました。
これか！？
手応えを感じながら組み上げて…
試写すると…
ピント合ったーーーーー！
やりました。
修理完了です！
と、思ったらもう一回バラせるドン！
感動の修理完了を迎えたのですが、一つ問題が…
前玉の鏡筒の取り付け角度をミスったみたいでフードのロック位置が本来より奥にズレました。その結果花形フードの長い部分が30°程時計回りにズレて、盛大にケラレが発生。
このレンズ、フードが正しい位置にこないとワイド側でケラれてしまうみたいです。
(ノ∀)ノ∀)ノ∀`)ｼﾞｪﾄｽﾄﾘｰﾑｱﾁｬｰ
もう一回バラして、今度こそ完璧に修理完了です。
これだからジャンクはやめられない
ジャンク理由から勝算ありとみて、実際にドンピシャだった今回の修理。サイコーに気持ちよかったです。
使えるジャンクか見極めて、修理を成功させ、格安でいいレンズを手に入れるというジャンクの面白さが今回の修理には詰まっていました。
こういうのがあるからジャンク修理は止められないんですよね。
それから、今回のレンズについて思ったのは、分解もしやすく、組み立ても間違いにくいようになっていてメンテナンス性が良いレンズだと感じました。（まぁ間違えましたが…。）「よく考えられて作られたレンズだなぁ」なんて思うとますますこのレンズが好きになりましたね。
また写りが良いレンズであると同時に、ネットでも故障報告がほとんど無いことがわかり、そういう意味でも名レンズだったんじゃないかなーというのが今回の感想です。
これからも大事に使っていきたいレンズですね。
試写
